Entuberías de acero al carbónLos sistemas, SCH (Anexo), STD (estándar) y XS (extra fuerte) son clasificaciones que definen el grosor de la pared de las tuberías.
Espesor de la pared
El horario de la tubería establece el grosor de la pared de la tubería. El aumento del grosor de la pared de la tubería aumenta la resistencia mecánica de la tubería, lo que le permite manejar presiones de diseño más altas.
- SCH Steel Pipe: es una serie de números que representan diferentes espesores de pared de tuberías. Por ejemplo, Sch 10, Sch 20, Sch 40, Sch 80, etc. Cuanto más alto sea el número SCH, más gruesa es la pared de la tubería.
- Tubo de acero STD: es equivalente a SCH 40 para la mayoría de los tamaños de tubería comunes. Representa un grosor de pared estándar que es adecuado para muchas aplicaciones generales de propósito.
- Tubo de acero XS: es equivalente a Sch 80 para tuberías de hasta NP de 10 "(DN250). XS tiene una pared más gruesa que STD.
| Diámetro | Espesor de la pared | |||||
| Dn | Pulgada | Asme | Std | SCH40 | XS | Sch80 |
| 15 | 1/2" | 21.3 | 2.77 | 2.77 | 3.73 | 3.73 |
| 20 | 3/4" | 26.7 | 2.87 | 2.87 | 3.91 | 3.91 |
| 25 | 1" | 33.4 | 3.38 | 3.38 | 4.55 | 4.55 |
| 32 | 1.1/4" | 42.2 | 3.56 | 3.56 | 4.85 | 4.85 |
| 40 | 1.1/2" | 48.3 | 3.68 | 3.68 | 5.08 | 5.08 |
| 50 | 2" | 60.3 | 3.91 | 3.91 | 5.54 | 5.54 |
| 65 | 2.1/2" | 73 | 5.16 | 5.16 | 7.01 | 7.01 |
| 80 | 3" | 88.9 | 5.49 | 5.49 | 7.62 | 7.62 |
| 90 | 3.1/2" | 101.6 | 5.74 | 5.74 | 8.08 | 8.08 |
| 100 | 4" | 114.3 | 6.02 | 6.02 | 8.56 | 8.56 |
| 125 | 5" | 141.3 | 6.55 | 6.55 | 9.53 | 9.53 |
| 150 | 6" | 168.3 | 7.11 | 7.11 | 10.97 | 10.97 |
| 200 | 8" | 219.1 | 8.18 | 8.18 | 12.7 | 12.7 |
| 250 | 10" | 273 | 9.27 | 9.27 | 12.7 | 15.09 |
| 300 | 12" | 323.8 | 9.53 | 10.31 | 12.7 | 17.48 |

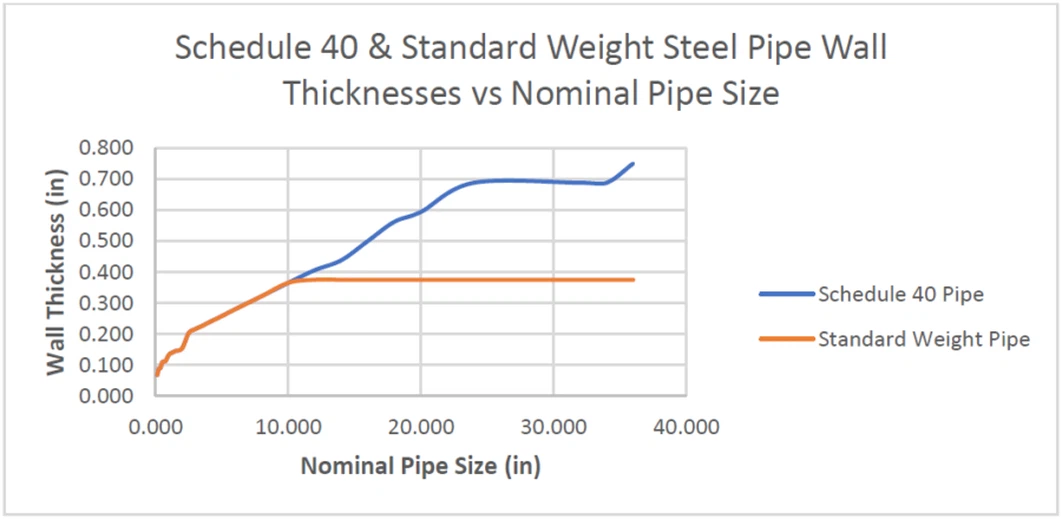

¿Es la tubería SCH 40 lo mismo que la tubería STD?
Puntos clave:
Para NPS 1/8 "a 10", tubería de acero STD ≈ Programa 40 tubería de acero. Para NP 12 "y más grande, la tubería STD es más delgada.
Observe de cerca las dos columnas para la tubería de acero del Anexo 40 y el peso estándar. A través de un tamaño de tubería de 10-} de pulgada, los espesores de la pared son los mismos, y los términos Anexo 40 y el peso estándar se usan muy a menudo indistintamente. Pero una vez que comenzamos a lidiar con tuberías y tamaños de ajuste más grandes que 10- pulgada, puede ver que los espesores de la pared divergen. El grosor de la pared de las mesetas de tubería de peso estándar, permaneciendo igual en el tamaño 12-} de pulgadas, mientras que el grosor de la pared de la tubería del horario 40 continúa aumentando con el tamaño de la tubería.

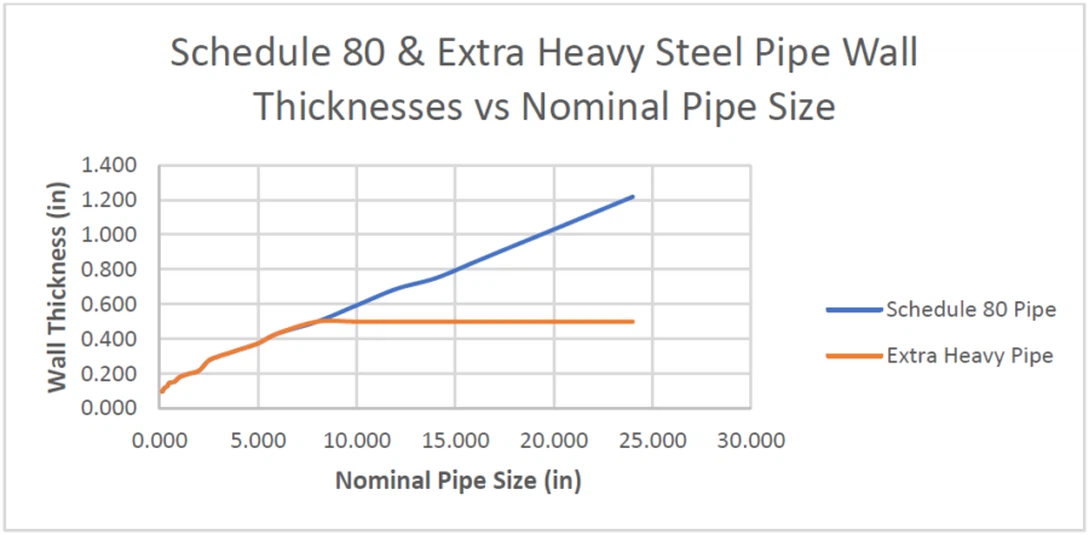

¿Son las tuberías XS y la tubería SCH 80 iguales?
Puntos clave:
Para NPS 1/8 "a 8", tubería de acero XS ≈ Programa 80 tubería de acero.
Para NP de 10 "y más grande, XS rara vez se usa
Lo mismo es cierto para la tubería de acero del Anexo 80 y los accesorios de tubería y tubería extra pesados, excepto que estos dos divergen en 8- pipa de tamaño de pulgadas, donde el grosor de la pared extra pesado sigue siendo el mismo.
